Digital Duplex 205G

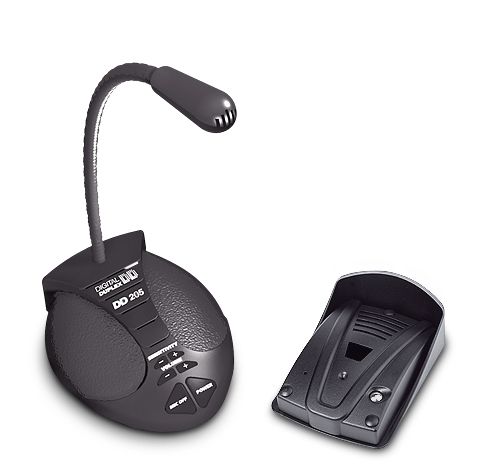

Цифровое дуплексное 3-х проводное переговорное устройство Digital Duplex DD-205G на базе аудиопроцессора Motorola предназначается для работы по схеме «клиент-кассир» через звуконепроницаемые перегородки.

Назначение переговорного устройства DD-205G:

Цифровое дуплексное 3-х проводное переговорное устройство Digital Duplex DD-205G на базе аудиопроцессора Motorola предназначено для работы по схеме «клиент-кассир» через звуконепроницаемые перегородки. В данном устройстве используются 8 независимых детекторов шума, которые адаптируются к окружающему фону. Digital Adaptive Detector (DAD) - цифровой адаптивный детектор активности в течение нескольких секунд позволяет понижать наружный фон во время длительных пауз между разговорами. Использование такого устройства весьма эффективно, например, в торговых центрах, на железнодорожных и автовокзалах, в аэропортах, где уровень фонового шума достаточно высокий. Также модель зарекомендовала себя, как основной компонент банковского оборудования при оснащении касс. Клиент может одновременно говорить и слушать оператора. Оператору же предоставлена возможность самому регулировать громкость звука и чувствительность микрофона, а так же, при необходимости, отключать микрофон, чтобы клиенту не было слышно что происходит в помещении за звуконепроницаемой перегородкой.

Возможности переговорного устройства DD-205G:

В устройстве предусмотрены цифровые подстройки, в частности, светодиодная подстройка статуса; встроенное энергонезависимое хранение текущих настроек чувствительности и громкости при отключении электричества позволит сохранить последние настройки оператора и при обратном включении прибор автоматически вернется к ним. Звуковое сопровождение нажатия клавиш, меняющих свою тональность, подскажет оператору на какой уровень звука и чувствительности микрофона настроено переговорное устройство в данный момент. В устройстве, наравне с предыдущими цифровыми технологиями, используется так же цифровой детектор голоса оператора и автоматическая регулировка усиления голоса клиента. Наличие линейного выхода (Line Out) позволяет вывести звук на внешние динамики, громкоговоритель, сделать высококачественную запись переговоров, при подключении переговорного устройства к звукозаписывающему устройству. Возможна интеграция с системой видеонаблюдения и аудиоконтроля Ewclid®.
Гнущаяся конструкция микрофона, разработанная в стиле биодизайна, поможет подстроить переговорное устройство под необходимую высоту, таким образом, что оператор будет защищен от неудобного положения при разговоре.

Внешняя антивандальная вызывная панель:

Внешняя антивандальная вызывная панель "Глория-Н" предохраняет устройство от механических воздействий, повреждений и перепадов температур (рабочий режим от -40 до +60). В данной панели используется автоподстройка баланса, существенно увеличена громкость по сравнению с предыдущими моделями, чувствительность панели увеличена в четыре раза. Использование 40-миллиметрового динамика с майларовым диффузором позволяет добиться мощного, сочного звук без помех и шорохов. Такой же динамик используется в пульте оператора. Вызывная панель имеет возможность встраивания камеры видеонаблюдения.
Влагоустойчивость данной модели обеспечивает двойной слой лака, нанесенный на печатную плату панели. Благодаря устойчивой к стиранию тампопечати на пульте оператора и эпоксиполиэфирной порошковой краске, покрывающей панель клиента, переговорное устройство долго сохраняет свой первоначальный вид и надежно защищено от сколов.
Установка панели возможна как внутри помещения, так и на улице.

Управление и работа:

В основу работы переговорного устройства DD-205G положена разнесенная схема обработки звука и управления, которая обеспечивает высокое качество работы устройства. Для обработки звука используются 2 аудиопроцессора Motorola (в пульте оператора и панели абонента). Для индикации режимов работы DD205G в первой щели динамика над кнопками установлен светодиод. Индикация режимов производится следующим образом:

• Светодиод не горит – DD205G не работает;
• Светодиод мигает медленно – отключен микрофон;
• Светодиод мигает быстро – звук передается от оператора к абоненту;
• Светодиод горит, не мигая – звук принимается оператором от абонента.

Основные компоненты управления панели оператора:

1 - " MIC OFF" Отключение микрофона пульта оператора; 2 - " POWER" Включение/Отключение питания; 3 - " -VOLUME" Уменьшение громкости пульта оператора; 4 - " +VOLUME" Увеличение громкости пульта оператора; 5 - " -SENSITIVITY" Уменьшение чувствительности микрофона оператора; 6 - " +SENSITIVITY" Увеличение чувствительности микрофона оператора.

Каждое нажатие кнопки «+» или «-», сопровождается однотонным звуковым сигналом. При достижении предела регулирования в «+» или в «-» тональность звукового сигнала меняется.

Конструкция панели абонента:

1 - Микрофон; 2 - Динамик, 3 - Крепежное отверстие.

Монтаж и подключение:

Соединение пульта оператора с панелью абонента:

Соединение пульта оператора с платой аудиоввода Ewclid:

" Line Out"- линейный аудиовыход; " Out"- выход на панель абонента. Пульт оператора и панель соединяются в соответствии с цветом проводов; " Power" - подключение источника питания (12В, 300мА).

Сферы применения переговорного устройства DD-205G:

Цифровое переговорное устройство Digital Duplex 205G может эффективно использоваться в учреждениях и на предприятиях:

Технические характеристики Digital Duplex 205G:

Комплектация:

• пульт оператора;
• внешняя антивандальная вызывная панель "Глория-Н";
• крепеж;
• блок питания;
• инструкция.
